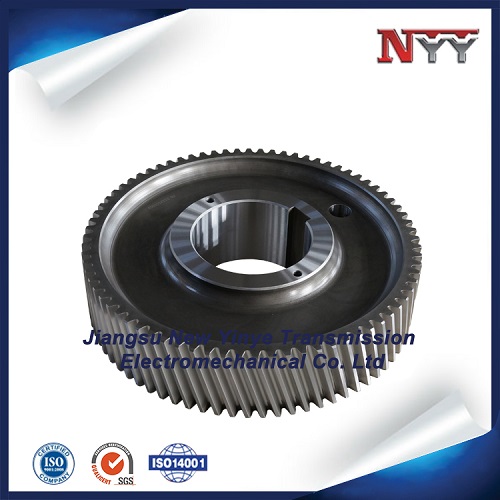

提到“高精度漸開線圓柱齒輪”，不少人會被“漸開線”“高精度”等詞繞暈。其實它是工業設備里“傳力穩、”的齒輪類型，小到汽車變速箱，大到精密機床，都離不開它。咱們從“基礎概念”“核心優勢”“為啥牛”三個方面，把它講得明明白白：?
一、先拆詞：把專業術語“翻譯”成大白話?
“高精度漸開線圓柱齒輪”，核心是“圓柱齒輪”+“漸開線齒形”+“高精度”，三個部分層層遞進，共同決定了它的“靠譜程度”：?
1.基礎：啥是“圓柱齒輪”？?
簡單說，就是“長得像圓柱體的齒輪”——齒牙均勻分布在圓柱體的側面（外齒）或內孔壁（內齒），就像給圓柱“套了一圈帶齒的圓環”。它是工業里常見的齒輪，主要作用是“傳遞動力和改變轉速”：比如電機轉速太快，通過一對圓柱齒輪咬合，能把轉速降下來；或者把動力從一根軸傳到另一根平行軸上（比如汽車發動機到車輪的動力傳遞）。?
和之前講的“大模數齒輪”相比，圓柱齒輪更側重“傳遞效率和精度”，而大模數齒輪側重“扛重載”。打個比方：大模數齒輪像“舉重運動員”，能扛重；圓柱齒輪（尤其是高精度的）像“體操運動員”，動作、流暢。?
2.關鍵：“漸開線”齒形，讓咬合“又穩又順”?
“漸開線”是個幾何概念，咱們不用糾結公式，只需記住：采用漸開線齒形的齒輪，咬合時“受力均勻、不打滑、噪音小”。?
為啥？舉個例子：普通齒形（如擺線齒）咬合時，接觸點會“前后滑動”，就像兩個人握手時手在搓動，容易磨損；而漸開線齒形咬合時，接觸點始終沿著“固定的直線”移動，就像兩個人手心貼手心穩步發力，受力均勻，還能自動“對中”——哪怕齒輪安裝時有點小偏差，也能通過漸開線的特性自動調整，不會卡殼。?
這就像好的運動鞋鞋底紋路，能讓腳落地時受力均勻、不打滑；漸開線齒形，就是齒輪的“紋路”，讓動力傳遞更順暢。?
3.核心：“高精度”，讓傳力“誤差”?
“高精度”是相對普通齒輪而言的，主要看齒輪的“齒形、齒距、齒向”等尺寸的度，行業里用“GB/T10095.1”標準評級（數字越小精度越高）：?
普通齒輪：精度通常是8-10級，齒距誤差可能有0.1-0.2mm，咬合時會“咯噔咯噔”響，動力傳遞效率低；?
高精度漸開線圓柱齒輪：精度至少6級以上（場景達4-5級），齒距誤差能控制在0.01-0.03mm（相當于一根頭發絲直徑的1/5-1/2），齒面光滑度（粗糙度Ra）≤0.8μm（比鏡面還光滑）。?
這么說吧：普通齒輪咬合像“齒輪牙碰牙”，高精度的則像“齒輪牙嚴絲合縫地嵌在一起”，幾乎沒有空隙，傳力時不會浪費動力，也不會因為誤差導致設備震動、噪音。?
二、高精度漸開線圓柱齒輪的“過人之處”：為啥設備非要用它？?
它的核心優勢，全靠“漸開線齒形+高精度加工”撐起來，尤其適合“對傳力精度、效率、噪音有高要求”的場景：?
1.傳力準：誤差小，設備“干活不跑偏”?
在精密機床（如加工手機零件的數控機床）里，齒輪的精度直接決定零件加工精度。如果齒輪誤差大，機床主軸轉速就會忽快忽慢，加工出來的零件尺寸就會“跑偏”（比如本該10mm的孔，實際成了10.05mm）。而高精度漸開線圓柱齒輪，能讓主軸轉速誤差控制在±1%以內，加工出的零件精度能達到0.001mm（相當于微米級），比頭發絲還細。?
2.效率高：動力“幾乎不浪費”?
普通齒輪咬合時，因為齒形不準、間隙大，一部分動力會消耗在“齒輪打滑、摩擦”上，傳遞效率可能只有85%-90%；而高精度漸開線圓柱齒輪，咬合時幾乎沒有滑動摩擦，傳遞效率能達到98%-99.5%。比如新能源汽車的驅動電機，用它能減少動力損耗，讓續航里程提升5%-10%，相當于多跑20-50公里。?
3.噪音?。哼\行“靜悄悄”?
齒輪噪音主要來自“咬合時的撞擊和摩擦”。普通齒輪齒面粗糙、間隙大，運行時像“碎石子在鐵桶里晃”，噪音可能過90分貝（相當于鬧市街頭）；而高精度漸開線圓柱齒輪，齒面光滑、咬合，噪音能控制在70分貝以內（相當于正常說話聲音），特別適合對噪音敏感的場景（如醫院的精密儀器、辦公室的打印機）。?
4.壽命長：“抗造”少換件?
普通齒輪因為受力不均、磨損快，可能1-2年就需要更換；而高精度漸開線圓柱齒輪，齒面經過硬化處理（如滲碳淬火、磨齒，和之前講的大模數齒輪工藝類似），硬度能達到58-62HRC（比菜刀還硬），加上受力均勻，使用壽命能達到5-10年，甚至更久。比如高鐵的牽引齒輪，用的就是高精度漸開線圓柱齒輪，能跑百萬公里不用換。?
三、它是怎么造出來的？關鍵在“精細加工+嚴格檢測”?
和普通齒輪相比，它的加工流程更“講究”，尤其在“精加工”和“檢測”環節，和之前講的大模數齒輪高精度加工邏輯相通，但更側重“微米級精度控制”：?
1.加工：從“粗切”到“精磨”，步步較真?
滾齒：用高精度數控滾齒機（如德國克林貝格滾齒機），按漸開線參數“切出初步齒形”，誤差控制在0.05mm以內；?
插齒：針對內齒、雙聯齒輪等復雜結構，用插齒機精細調整齒形，確保每個齒的形狀“一模一樣”；?
磨齒：關鍵的一步！用蝸桿砂輪磨齒機（如瑞士萊斯豪爾磨齒機），像“用細砂紙拋光玉石”一樣，把齒面磨得光滑平整，齒形誤差控制在0.005mm以內，粗糙度Ra≤0.4μm；?
熱處理：齒面滲碳淬火（滲層深度0.8-2mm），讓齒面變硬，芯部保持韌性，避免斷齒。?
2.檢測：“放大鏡級”篩查，不讓“次品出廠”?
用“齒輪測量中心”（如日本三菱齒輪測量儀），檢測齒距、齒形、齒向誤差，生成的“精度報告”；?
用“三坐標測量儀”檢測齒輪的安裝尺寸（如內孔直徑、軸徑），確保和設備“適配”；?
用“噪音檢測儀”和“振動測試儀”，模擬實際運行場景，檢測噪音和振動是否達標。?
四、用在哪？這些“場景”離不開它?
高精度漸開線圓柱齒輪雖然成本比普通齒輪高3-5倍，但在“差一點都不行”的場景里，是“剛需”：?
精密制造：數控機床、機器人關節、3D打印機，靠它保證加工和動作精度；?
交通運輸：高鐵牽引系統、新能源汽車驅動橋、飛機發動機附件傳動，靠它提升效率、降低噪音；?
裝備：衛星姿態調整機構、CT機、半導體光刻機，靠它實現“微米級”控制；?
日常用品：打印機、復印機、手表機芯，靠它讓設備運行流暢、安靜。?
一句話總結?
高精度漸開線圓柱齒輪，就是“齒形用了穩的漸開線，加工精度達到微米級”的圓柱齒輪。它像工業設備里的“傳力高手”，既能把動力“不跑偏、不浪費”地傳遞出去，又能讓設備“靜悄悄、久”，在那些“差一點都不行”的場景里，是妥妥的“核心部件”！?
